Ky-200B2型耐磨膠泥

涂料性能與用途：
鍋爐的燃燒器、旋風爐的旋風筒等部位由于高溫沖蝕引起嚴重磨損，常規(guī)方法是用磷酸鹽碳化可塑料搗打襯里。但該法必須經嚴格的烘爐制度，一般用戶無法滿足這一工藝條件，由此造成強度、耐磨性抗沖蝕性大幅度下降。同時該材料使用穩(wěn)定應小于1500℃，故常規(guī)方法難以適應。本涂料針對磷酸鹽碳化硅可塑料。之缺陷，采用電熔剛玉砂以及高溫氧化耐磨礦物微粉為填料，磷酸鋁改性膠粘劑以及其他添加劑，組成新型高溫防磨涂料。該涂料特點是粘結性能好、耐剝離強度大、耐磨性好，并無需烘爐。本涂料用于鍋爐噴燃器、旋風筒、工頻感應電爐的熔慒、催化裂化裝置的旋風分離器等部位。

項目名稱		指標
密度	Kg/ m3	≥ 3400
耐壓強度（500℃）	MPA	≥70
何重軟化溫度：開始點	℃	≥1650
4％	℃	≥1710
燒后線變化率（1000℃×3H）	％	≥--0.5
耐磨度	G/ cm3	≥0.09
使用溫度	℃	≥1600
導熱系數（1000℃）	W/WK	≥13.80

使用方法：
1.對金屬表面進行除污、除油處理

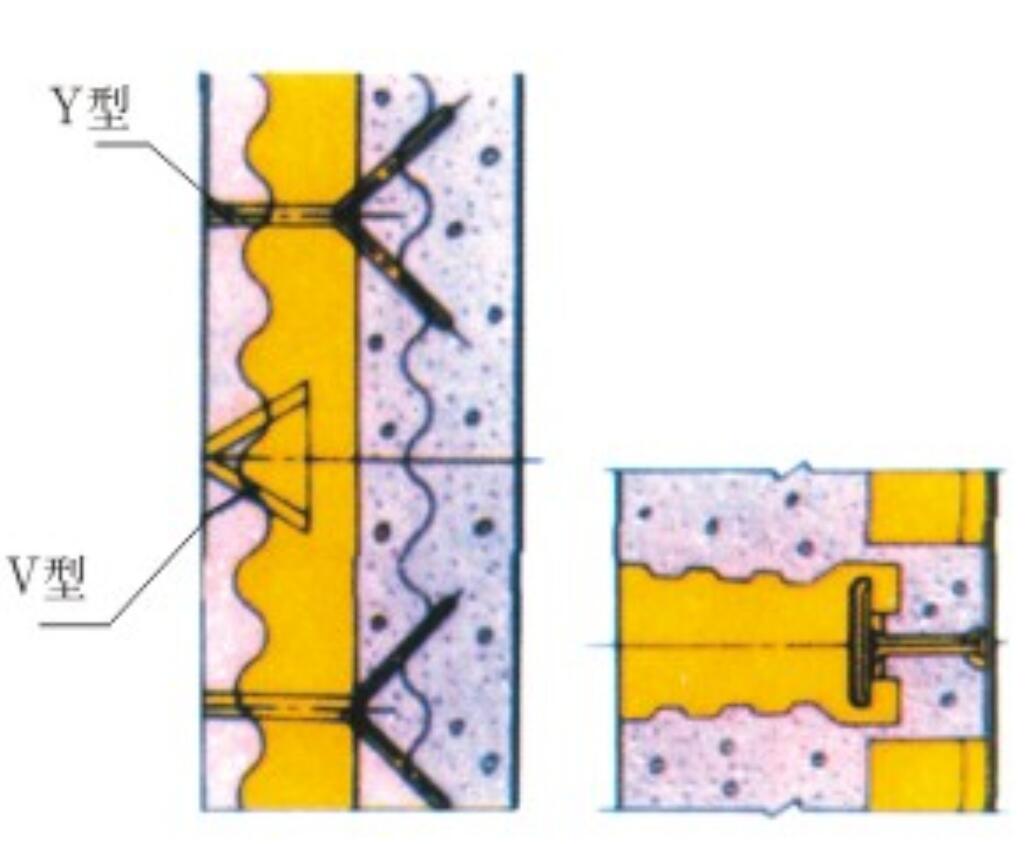

a.按規(guī)定焊喵固件；
b .修舊時應將喵固件內原有耐火材料清除干凈，若有喵固件脫落應補焊；
c.清除釘及壁面的鐵銹、污物，原則上必須進行噴砂處理。
2.材料準備
KY—200B2型耐磨材料根據氣候及運輸，施工期長短等不同情況，一般采用現(xiàn)場配制，有時也由工廠直接配制好送往施工現(xiàn)場，若現(xiàn)場配制涂料，應在施工前4—6H配制完畢。
3.將配制好的涂料加入促凝劑，用手拌和（注意戴乳膠手套）制成泥團，泥團干濕程度相當于制陶制品胚體的泥團一樣，過濕時可以加入部分干細粉，過干時可以加入膠粘劑進行調節(jié)。
4.用手捏一泥團，搓成條，壓入喵固件內，一次壓滿為準，并用專用工具塞緊，也可用橡皮錘搗打。涂層厚度以喵固件長度為準，一般為25MM。
5.涂層在點火前不得淋水。
6.本涂料由于加入促凝劑，無需進行烘爐養(yǎng)護，完工27H即可投入運行。

包裝、儲存及運輸

1.包裝物為朔料桶。
2.本品應儲存在陰涼干燥處，工廠配制的涂料儲存期限為30天，超過期限應復測其性能，合格后方可使用。
3.本品為非易燃、不易爆品，按非危險品儲運，在儲運過程中避免暴曬、碰撞、重壓。
